SESShield-2D


El paquete de software SESShield-2D constituye la más reciente adición al conjunto de programas de SES. Es un paquete completamente integrado para el análisis en 2D de los riesgos y del apantallamiento que incluye y amplia las funcionalidades de la herramienta SESShield, a la cual reemplaza pero que sigue disponible en tanto herramienta heredada.

Una de las principales capacidades de SESShield-2D consiste en la evaluación de los riesgos asociados con las descargas atmosféricas en las estructuras y en los servicios que ingresan en dichas estructuras. Permite efectuar evaluaciones de riesgos en estructuras ubicadas en múltiples zonas de riesgo. Proporciona una evaluación cualitativa y cuantitativa de los riesgos de pérdidas relacionados con las estructuras de conformidad con la norma 62305-2 de IEC. Además, incluye las mismas funcionalidades de SESShield relacionadas con el análisis en 2D del apantallado de subestaciones y líneas de transmisión, permitiendo el diseño de sistemas de apantallamiento para lineas de transmisión y subestaciones simples. Si lo que se desea es modelar complejos sistemas arbitrarios en 3D y diseñar sus sistemas de apantallamiento contra descargas atmosféricas, el paquete de software ideal es SESShield-3D.

El objetivo principal del módulo de evaluación de riesgos es de proporcionar una evaluación formal del riesgo de diferentes tipos de pérdidas relacionadas con las estructuras vulnerables. Estos riesgos incluyen daños en la estructura misma, en sus componentes y contenidos, y también pueden incluir los que podrían presentarse en las inmediaciones de la estructura e incluso en el ambiente local. Este tipo de análisis contribuye a la selección de las medidas de protección apropiadas para reducir los riesgos asociados con las descargas atmosféricas a un nivel tolerable.

Herramientas de software incluidas

SESShield

SESShield sigue disponible en tanto herramienta heredada, aunque sus funcionalidades relacionadas con las subestaciones y las líneas de transmisión ya vienen incluidas en esta versión de SESShield-2D.



Interfaz del usuario intuitiva

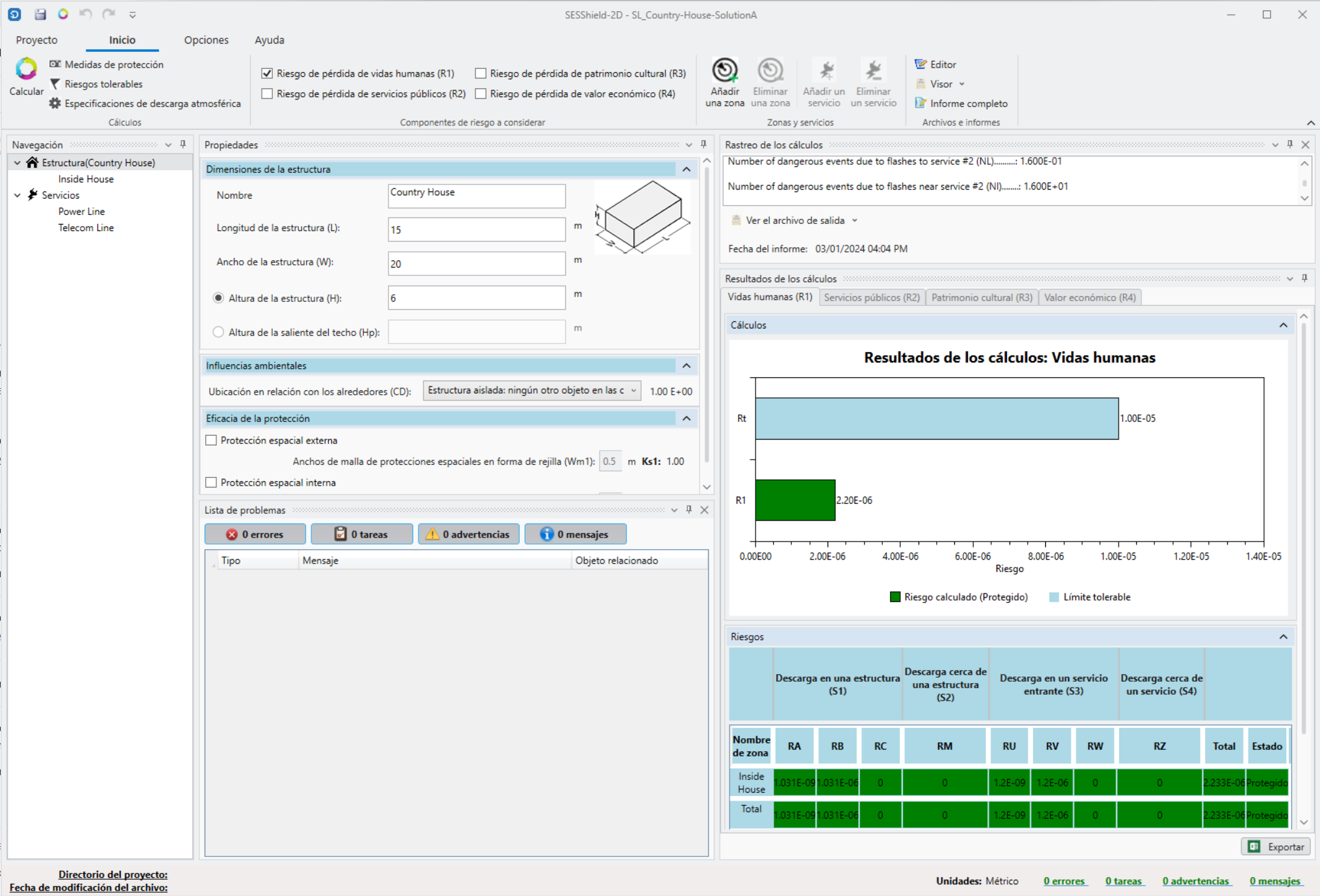

Las características de cada estructura que se desea analizar son especificadas mediante la interfaz del usuario, donde también es posible dividir proyectos en múltiples zonas e identificar los servicios conectados a cada una de ellas. Los resultados de cálculo son proporcionados en un panel separado, con gráficas codificadas por color para determinar fácilmente si el riesgo calculado de un componente de riesgo específico es tolerable.



Funcionalidades de análisis de riesgos

  • División de las estructuras en múltiples zonas, evaluadas individualmente
  • Consideración de múltiples servicios conectados (por ej. líneas eléctricas y de telecomunicaciones)
  • Selección de componentes de riesgo
  • El valor de densidad de descarga a tierra (DDT) puede ser refinado en función del nivel ceráunico regional
  • Rápida identificación de los riesgos específicos que requieren atención
  • Generación de informes detallados



Apantallamiento de subestaciones y de líneas de transmisión contra descargas atmosféricas

SESShield-2D ofrece soluciones simplificadas que permiten determinar sistemas optimizados de apantallamiento contra descargas atmosféricas para subestaciones y líneas de transmisión. Los análisis de apantallamiento de subestaciones y líneas de transmisión se basan en el concepto y en el método electrogeométrico de la esfera rodante descritos en las normas 998 y 1243 de IEEE y en la norma 62305 de IEC. Permite al usuario optimizar la ubicación y la configuración de los hilos de guarda y de los mástiles para evitar que los conductores energizados, los buses y los equipos estén expuestos a impactos directos de descargas atmosféricas.

SESShield-2D es especialmente adecuado para determinar el apantallamiento de subestaciones consistentes en celdas paralelas, sin importar si tales sistemas incluyen mástiles con hilos de guarda o tan solo tan solo mástiles.

También explora dos mecanismos de falla del apantallamiento contra descargas atmosféricas asociados con líneas de transmisión:

  • Cebado por retorno : calcula la probabilidad de que un cebado ocurra a través de los aisladores de la línea debido a una descarga atmosférica en las estructuras de las líneas de transmisión o en los hilos de guarda conectados a dichas estructuras.
  • Falla del apantallamiento por cebado : también calcula la corriente de descarga crítica (Ic) para cualquier configuración de línea transmisión, los anchos no protegidos de los conductores de fase más expuestos a un impacto de descarga atmosférica, la ubicación y los ángulos de apantallamiento de los hilos de guarda para la óptima protección de cada fase expuesta y, por último, la tasa de falla de apantallamiento por cebado de la linea de transmisión.



Apantallamiento contra descargas atmosféricas de entornos complejos en 3D

SESShield-2D es la herramienta de software ideal para efectuar evaluaciones de riesgos de conformidad con los procedimientos descritos en la norma 62305-2 de IEC y para efectuar análisis en 2D del apantallamiento contra descargas atmosféricas para líneas de transmisión y subestaciones. Sin embargo, no resulta adecuado para efectuar análisis del apantallamiento en entornos complejos en 3D, Utilice el paquete de software SESShield-3D para modelar complejos sistemas arbitrarios en 3D, diseñar sus sistemas de apantallamiento contra descargas atmosféricas utilizando métodos aceptados por la industria, así como para efectuar análisis de falla del apantallamiento.


SESShield Pro

SESShield Pro es un paquete de software que incluye tanto SESShield-2D como SESShield-3D y, por lo tanto, es la solución ideal para efectuar evaluaciones de riesgos y para el análisis y el diseño de sistemas de apantallamiento contra descargas atmosféricas.
